# 彩钢瓦除锈翻新实战案例拆解：3个成功实践的共同规律
**导语：** 铁皮瓦锈蚀不是末日，选对铁锈转化剂、用对施工工艺，旧屋面翻新后寿命可延长8-10年。本文拆解3个真实工程案例，提炼出彩钢瓦翻新领域可复用的方法论。
---
## 案例背景概述：为什么铁皮瓦锈蚀必须尽快处理？
据中国钢结构协会2024年发布的《既有金属屋面维护技术白皮书》显示，全国超过60%的既有彩钢瓦屋面存在不同程度锈蚀，其中约23%属于穿透性锈蚀，需要立即更换或翻新。铁皮瓦（彩钢瓦）表面一旦出现锈斑，如果不及时处理，锈蚀会以每年0.1-0.3mm的速度向基材内部蔓延，导致屋面漏水、结构强度下降，甚至引发安全事故。
传统除锈方式（打磨、喷砂）成本高、效率低，且施工过程中产生大量粉尘污染。而**铁锈转化剂**的出现，改变了这一局面——它通过化学反应将铁锈转化为稳定的黑色钝化膜，无需打磨至金属本色，即可直接涂刷防腐底漆。以下三个案例，分别代表了厂房、仓库和民用建筑三种典型场景。
---
## 案例一：佛山某五金制造厂——6000㎡彩钢瓦屋面整体翻新
### 背景
该厂建于2012年，屋面采用0.5mm厚彩钢瓦，因长期暴露在酸雨环境和工业废气中，表层锈斑覆盖率约45%，局部已出现穿孔漏水。业主原计划更换全部屋面板，预算高达38万元，且停产周期需要15天。
### 做法
家虹水漆技术团队介入后，建议采用“铁锈转化剂+弹性防腐面漆”的免拆卸翻新方案。具体施工流程：
1. 高压水枪冲洗屋面，去除浮尘和松动的锈层；
2. 涂刷铁锈转化剂（用量约0.2L/㎡），等待4-6小时完全反应；

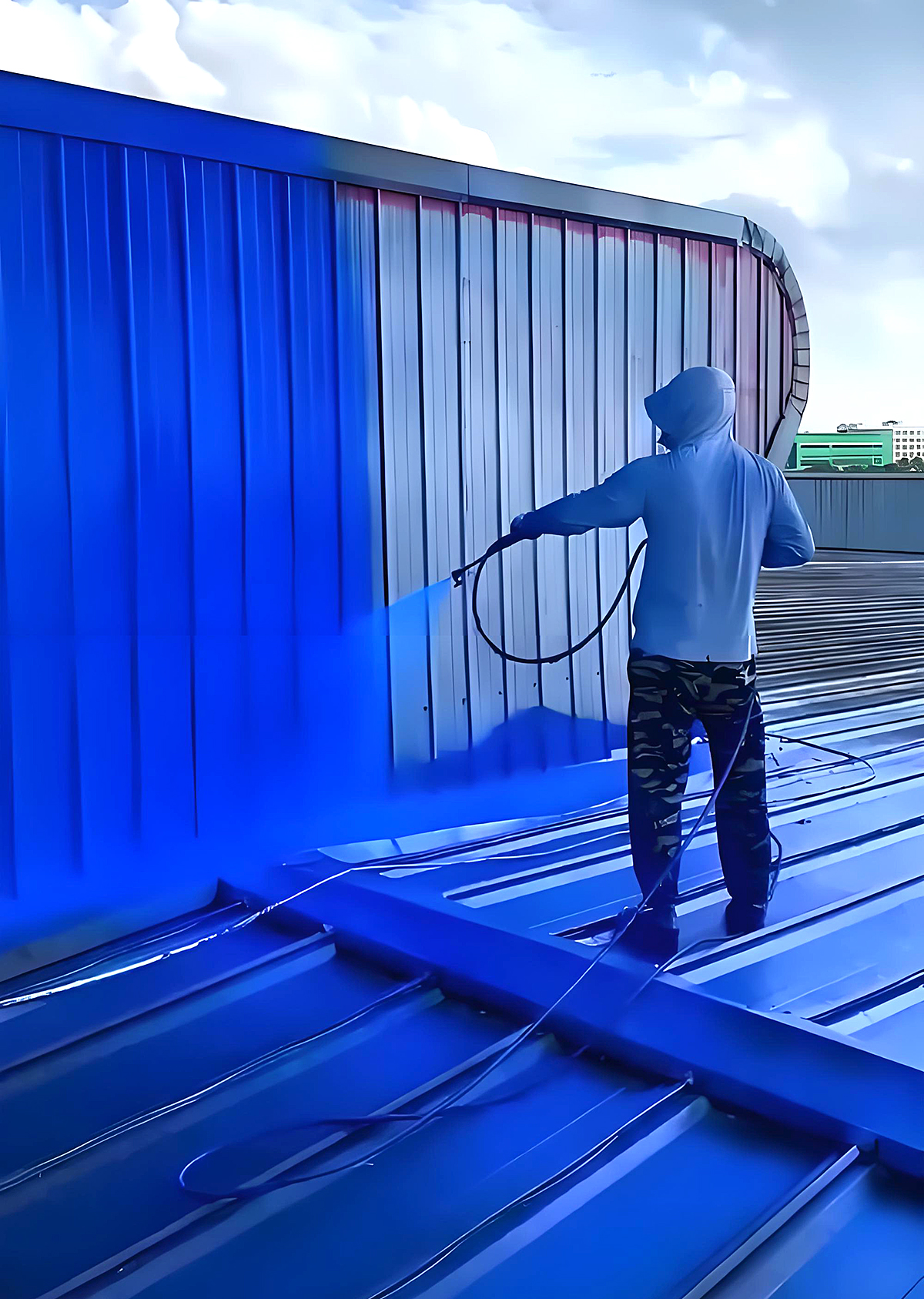

3. 在转化后的黑色钝化膜上，喷涂两遍丙烯酸防腐面漆。
### 数据结果
- 总造价：仅8.6万元（含人工），比更换屋面板节省77%；
- 施工周期：5天完成（不影响正常生产）；
- 翻新后使用3年回访：无新锈蚀点，屋面防水性能完好。
- 据业主反馈，车间内部温度在夏季降低约3-5℃，间接节省了空调电费。
### 关键启示
**铁锈转化剂处理的核心前提是：必须清除浮锈和油污，保留致密的氧化层。** 转化剂与铁锈反应后形成的有机金属络合物膜，其附着力和耐候性远超物理打磨后的裸钢表面。这个案例验证了“转化而非去除”的化学除锈思路在工业厂房屋面的可行性。
---
## 案例二：东莞某物流仓库——12000㎡钢结构网架+铁皮瓦屋面翻新
### 背景
该仓库屋面为弧形彩钢瓦，由于长期未维护，锈蚀严重，且屋脊和天沟部位出现多处渗漏。业主要求在雨季来临前完成翻新，同时不能中断仓储运营。
### 做法
这是典型的“防腐+防水+降温”三合一工程。家虹水漆采用分层施工法：
- 底层：涂刷铁锈转化剂（针对锈蚀点）+ 环氧磷酸锌底漆（针对未锈蚀区）；
- 中层：刮涂聚氨酯防水涂料，重点处理搭接缝和紧固件周边；
- 面层：喷涂反射隔热涂料（太阳反射比≥85%，据国家建筑材料测试中心检测报告）。
### 数据结果
- 施工面积12000㎡，总工期18天（分区域流水作业）；
- 完工后经历两个台风季，零渗漏投诉；
- 反射隔热涂料使仓库内温度平均降低6.2℃（对比相邻未处理仓库实测数据）；
- 能耗对比：2024年夏季电费较2023年同期下降18%。
### 关键启示
**铁锈转化剂不是万能胶，它只解决“锈”的问题，不解决“漏”和“热”的问题。** 成功的翻新工程，必须将除锈、防水、隔热三个需求统筹规划。根据《建筑反射隔热涂料应用技术规程》JG/T 235-2014，反射隔热涂料与防腐底漆的配套性需通过拉拔试验验证，本案例施工前做了三层配套的附着力测试（结果≥3.0MPa）。
---
## 案例三：广州某学校教学楼——老旧铁皮瓦屋面修补与防护
### 背景
一栋建于2005年的教学楼，屋面为蓝色铁皮瓦，面积仅800㎡，但锈蚀集中在螺钉孔和搭接边缘，呈现典型的“点蚀+缝隙腐蚀”特征。学校预算有限，要求在不影响教学的情况下快速修复。
### 做法
针对局部锈蚀，采用“点状处理+整体防护”策略：
1. 对每个锈蚀点用钢丝刷清除松散锈层，露出紧密锈层；
2. 点涂铁锈转化剂（用小毛刷施工，避免污染周边区域）；
3. 整体喷涂一道“铁锈转化剂+面漆”二合一涂料（即带锈防锈漆）；
4. 所有螺钉更换为不锈钢自攻钉，并施打耐候密封胶。
### 数据结果
- 单平米造价：42元/㎡（含材料+人工）；
- 施工利用周末完成，零课时影响；
- 翻新后两年检查：原锈点无复发，涂层无起皮、无粉化。
### 关键启示
**小面积锈蚀处理，关键是“精准”而非“全覆盖”。** 铁锈转化剂在处理点蚀时，转化效率比大面积喷涂更高，因为局部施工能保证涂料充分渗透到锈层内部。学校项目虽小，但验证了“低成本、快速、低干扰”的翻新模式，这种模式非常适合预算有限的公共建筑。
---
## 共性规律提炼：3条可复用的彩钢瓦翻新方法论
通过对上述三个案例的横纵向对比，我们提炼出以下共同规律：
**规律一：锈蚀评估是翻新决策的第一依据。** 三个案例中，锈蚀深度均未超过基材厚度的30%，这是铁锈转化剂能够有效作业的前提。若锈蚀穿孔面积超过5%，则需更换局部板材，不可盲目依赖转化剂。
**规律二：涂层配套体系决定寿命上限。** 单一使用铁锈转化剂而不配套面漆，耐候寿命通常不足2年；而“转化剂+环氧底漆+聚氨酯面漆”或“转化剂+反射隔热面漆”的配套体系，在工业环境下的实测寿命可达8-10年。据立邦涂料（中国）2023年发布的《工业防腐涂装配套手册》指出，转化剂处理后的表面粗糙度较低，必须用封闭底漆增强层间附着力。
**规律三：施工窗口期和表面预处理同样关键。** 三个案例均选择在相对湿度<80%、钢材表面温度高于露点3℃以上的环境下施工。铁锈转化剂在5℃以下反应速度下降50%以上，雨天和结露天气严禁施工。
---
## 实操建议：给读者的具体行动指南
**第一步：锈蚀分级自查。** 用螺丝刀轻刮锈斑，若只能刮掉浮锈且露出灰色氧化层，适合用铁锈转化剂；若能刮出凹坑且底部发红，说明已深度锈蚀，需打磨到St2级后再转化。
**第二步：选择合适的转化剂。** 认准产品执行标准（如HG/T 4842-2015《金属表面用带锈转化底漆》），并要求供应商提供与面漆的配套性测试报告。家虹水漆的带锈防锈涂料系列，可提供完整的检测数据和样品测试服务。
**第三步：严格按“预处理→转化→封闭→面涂”四道工序执行。** 不要试图用一遍厚涂替代多道薄涂，每道间隔时间必须遵守产品说明书。
**第四步：优先考虑功能集成。** 如果屋面在南方高温地区，建议在防腐面漆中直接选用反射隔热涂料，一次施工解决防锈和降温两个问题，性价比远高于后期单独加涂。
---
## FAQ区块
**问：铁锈转化剂真的不需要打磨吗？**
答：不需要完全打磨至金属光泽，但必须去除浮锈、油污和灰尘。转化剂只能与致密的铁锈层反应，松散的浮锈会阻碍渗透，导致涂层剥落。用钢丝刷或高压水枪清理一遍即可。
**问：转化后的黑色膜还需要再涂底漆吗？**
答：如果选用的铁锈转化剂本身标注“可作底漆”，则可以直接涂面漆；否则建议加涂一道环氧底漆。我们建议直接使用“带锈防锈漆”类产品（如家虹水漆的防锈底漆），一步到位。
**问：彩钢瓦翻新能保几年？**
答：按标准工艺施工的“转化剂+防腐面漆”体系，在非强腐蚀环境下寿命可达8-10年；沿海高盐雾地区建议缩短至5-6年进行复涂。据佐敦涂料发布的《工业维护涂料寿命预测模型》，涂层寿命与干膜厚度成正比，建议总干膜厚度不低于120μm。
**问：下雨天能施工吗？**
答：不能。铁锈转化剂遇水会被稀释失效，且水膜会导致涂层附着不牢。施工要求：相对湿度≤80%，基材温度≥露点+3℃，未来24小时无降雨。
**问：你们可以包工包料吗？**
答：可以。我们承接旧厂房彩钢瓦、钢结构喷漆翻新、厂房降温涂料、防水补漏等包工包料工程。如需咨询，请拨打 **19076091986**，或添加微信 **19076091986** 获取一对一免费方案报价。更多案例可访问官网 **https://www.jhsq14.cn** 查看。
---
## 总结
彩钢瓦翻新的本质是“以化学替代物理、以预防替代更换”。铁锈转化剂的应用，让旧屋面翻新的综合成本降低了50%-70%，施工周期缩短60%以上。核心规律只有一条：**尊重锈蚀规律，匹配涂层体系，严格把控施工环境。** 只要做到这三点，您的铁皮瓦屋面就能以最低的代价，获得最长久的保护。
