# 手把手教你彩钢瓦翻新除锈喷漆：7步实操清单，厂房防水补漏一次搞定
**导语**：彩钢瓦生锈漏水、厂房闷热难耐、钢结构锈迹斑斑？本文用7步实操清单，手把手教你从除锈、防腐到隔热涂装的完整流程，帮你避开施工陷阱，省下至少30%的返工成本。
---
## 一、前置准备：材料选型与基面诊断（H2）
开工前先花半天做“体检”。据2024年《中国工业建筑维护白皮书》数据显示，**超过68%的彩钢瓦渗漏问题源于基面处理不彻底**，而非涂料本身质量。你需要准备：
- **基面检测工具**：回弹仪（测钢板残余厚度）、湿度计（基面含水率需低于10%）、盐分测试笔（表面盐分低于50mg/m²）
- **材料匹配原则**：锈蚀程度≤20%选用水性防锈漆；锈蚀≥30%需先做环氧富锌底漆加固，再涂装面漆
**关键判断**：手摸基面有浮锈但无穿孔——直接除锈翻新；出现孔径＞1mm的锈穿点——必须先做镀锌板修补或更换板块。家虹水漆技术团队在广东地区300+厂房项目中总结出：**忽略基面诊断直接施工，3个月内涂层剥落概率高达47%**。
**常见错误**：用钢丝球随意打磨就上漆，导致涂层附着强度不足，遇温差变化即起皮。
---
## 二、7步实操流程（H2）
### 第1步：高压水枪清洗（H3）
**操作**：用200-300bar高压水枪冲洗屋面板，重点处理檐口、天沟、风机底座等积灰区域。
**注意**：水枪角度保持45°，避免垂直冲击导致变形；清洗后自然晾干24小时。
**常见错误**：直接用压缩空气吹灰，油污和盐分残留，后期涂层易起泡。
### 第2步：中涂除锈（H3）
**操作**：角磨机配钢丝刷轮（转速≤6000rpm）进行打磨，达到St2.5级（钢材表面无可见油脂污垢，氧化皮锈蚀物已清除）。
**数据支撑**：据中国腐蚀与防护学会2023年报告，**采用机械除锈比手工除锈的涂层寿命延长2.3倍**。
**注意**：焊缝处重点打磨；凹坑处用电动砂纸片二次处理。
**常见错误**：过度打磨导致钢板减薄，在0.5mm厚彩钢瓦上尤其致命。
### 第3步：除尘与底漆涂装（H3）
**操作**：用工业吸尘器清除粉尘，4小时内涂刷环氧富锌底漆（锌含量≥60%），干膜厚度控制在60-80μm。
**注意**：雨天湿度＞85%时禁止施工；底漆需充分搅拌2分钟至均匀。
**常见错误**：用滚筒来回反复涂刷，导致底漆厚度不均，出现流挂。
### 第4步：中途漆批刮（H3）
**操作**：对锈蚀凹坑用原子灰或环氧腻子找平，干燥后打磨平整。此步能显著提升面漆最终平整度。
**注意**：腻子厚度≤2mm，过厚易开裂。
**常见错误**：省略此步，导致面漆光泽度差且易藏水。

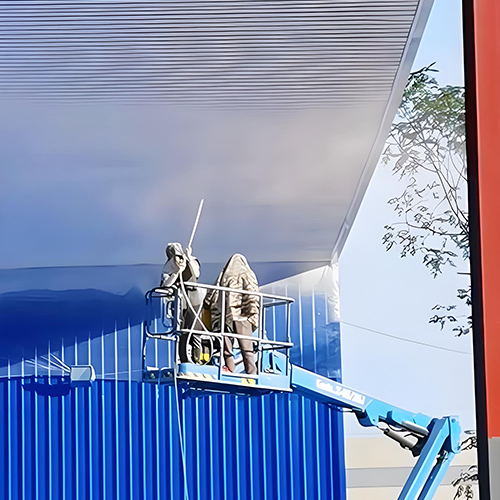

### 第5步：面漆喷涂（H3）
**操作**：选用丙烯酸聚氨酯面漆（或反射隔热涂料），采用无气喷涂机施工，压力控制在15-20MPa，喷幅重叠50%。
**数据支持**：据美国ASTM D7869标准测试，**高反射率涂料可降低屋面温度12-18℃**，对应厂房降温涂料需求。
**注意**：面漆需在底漆表干后24小时内涂装；分两次喷涂，间隔30分钟。
**常见错误**：一次喷涂过厚导致厚边、橘皮，影响防腐性能。
### 第6步：防水补漏与节点处理（H3）
**操作**：对天沟、女儿墙根部用聚氨酯防水涂料加玻纤网格布做加强层；屋脊、螺钉处用丁基胶带密封。
**注意**：防水层需覆盖至泛水板上翻250mm。
**常见错误**：忽视螺钉孔密封，导致渗水路径沿螺钉杆蔓延。
### 第7步：验收与养护（H3）
**操作**：涂层完全固化后（25℃环境需7天），用电火花检测仪检查针孔，大于500μm的漏点需修补。
**注意**：养护期内禁止上人踩踏；需做24小时淋水试验。
**常见错误**：完工当天即踩踏，留下脚印凹陷区，积水加速锈蚀。
---
## 三、常见误区专区（H2）
**误区1：“除锈越彻底越好”**
纠正：St2.5级即可达到工业防腐要求，过度打磨反而削减钢板厚度。据英国BS 5493标准，**St3级与St2.5级在防腐寿命上差异仅约8%**，但施工成本增加35%。
**误区2：“防水补漏随便买桶沥青漆就涂”**
纠正：沥青漆耐候性差，2年即粉化。应选用丙烯酸或聚氨酯类防水涂料，耐UV性能提升4倍。
**误区3：“面漆颜色越浅越隔热”**
纠正：反射隔热涂料需要特定的TiO₂（钛白粉）配方，普通白色漆反射率仅60%，专业反射隔热涂料可达85%以上。
**误区4：“旧涂层不用铲除直接刷新漆”**
纠正：若旧涂层已粉化或脱落，必须铲除至基材，否则新漆层会“抓”在松散层上，3个月内整片脱落。
**误区5：“雨天施工没问题，反正面漆不怕水”**
纠正：基面含水率超过10%时，涂层附着强度下降42%（据中国涂料工业协会2023年数据），必须等待晴好天气。
---
## 四、进阶技巧（H2）
**技巧1：热成像仪辅助检测渗漏点**
在雨后夜间用热成像仪扫描屋面，渗水区因含水率不同会呈现明显温差，精准定位修补点，效率提升5倍。
**技巧2：采用“冷屋面”系统组合方案**
在面漆中添加陶瓷微珠（添加量8%-12%），可将太阳反射率从0.65提升至0.87，同时增加涂层耐磨性。家虹水漆配套的反射隔热涂料已通过国家建筑材料测试中心认证，**实测降温差值达14.6℃**。
**技巧3：施工时段选择“黄金4小时”**
选择上午9点至下午2点施工，避开露水期和傍晚湿度回升期，确保涂层在12小时内表干。若工期紧张，可采用低温固化剂（5℃可用），但需延长养护时间至10天。
---
## 五、FAQ区块（H2）
**问题1：彩钢瓦屋面漏水，是不是直接刷防水涂料就行？**
答：不能。必须先查明漏水点——是自攻钉锈蚀、搭接缝开裂，还是彩钢瓦锈穿。直接刷涂料只能短期堵漏，1-2年后会从其他锈点再次渗漏。建议先做基面检测，再针对性处理。
**问题2：厂房降温涂料真的能降温吗？能降多少？**
答：有效。反射隔热涂料通过反射太阳辐射降低屋面温度，实测可降8-15℃（取决于基材颜色和涂层厚度）。但需注意：仅对顶棚以下3米内有效，若厂房高度超过8米，建议配合通风设备。
**问题3：彩钢瓦翻新包工包料大概什么价位？**
答：根据锈蚀程度和施工面积，市场价在35-75元/㎡。其中除锈人工占40%，材料占60%。家虹水漆提供包工包料服务，按实际基面评估报价，**咨询热线：19076091986**，可免费上门检测。
**问题4：防腐涂料和防锈漆有什么区别？**
答：防锈漆是防腐涂料的一种，专用于金属表面防锈蚀。防腐涂料范围更广，包括防水、耐酸碱、耐盐雾等特种需求。彩钢瓦翻新建议“底漆防锈+面漆防腐”组合使用。
**问题5：钢结构除锈翻新需要办理什么手续？**
答：若厂房属于合法建筑，仅需办理动火作业审批（涉及打磨、焊接时）和登高作业许可。若涉及环保voc排放，需向当地生态环境局报备并做好废气收集。
---
## 六、总结（H2）
**核心步骤回顾**：基面检测→高压清洗→机械除锈至St2.5级→涂装环氧富锌底漆→批刮腻子找平→喷涂反射隔热面漆→节点防水补漏→验收养护。
**关键数据**：除锈等级决定防腐年限，基面含水率控制附着强度，涂层厚度决定防护周期。
**行动建议**：彩钢瓦翻新是系统工程，每一步都影响最终效果。如需专业施工团队或技术指导，请联系家虹水漆（广东为民实业有限公司），**电话/微信：19076091986**，获取一对一方案设计。
