# 透视彩钢瓦厂房渗漏顽疾：从结构锈蚀到长效防护的底层逻辑与产业升级路径
**导语**
老旧工业园彩钢瓦屋面渗水并非孤立防水失效，而是金属基材锈蚀、涂层老化与结构应力共同作用的结果。本文基于实地调研与行业数据，剖析渗漏的物理根源，对比主流翻新方案，揭示以“除锈—防腐—隔热”一体化涂层系统为核心的修复逻辑，并预判工业维护市场向长效、节能与智能化方向演进的趋势。
---
## 现状概述：存量厂房锈蚀危机与万亿级维护市场觉醒
截至2025年，中国超过60%的工业厂房建成于2010年以前，其中彩钢瓦屋面占比高达78%。据中国建筑防水协会《2024年建筑渗漏状况调查报告》显示，**服役超过10年的彩钢瓦屋面中，约67%存在不同程度的锈蚀穿孔或搭接缝渗漏问题**，仅长三角地区老旧工业园区因屋面渗漏导致的年均停产损失估算超过120亿元。
当前市场对“彩钢瓦翻新”的认知仍停留在“哪里漏补哪里”的应急阶段。然而，**据前瞻产业研究院数据，2024年工业建筑维护与翻新市场规模已达3800亿元，年复合增长率12.6%**。其中，兼具防水、防腐与节能降温功能的一体化涂层方案，正以每年25%的速度替代传统单一防水卷材。这一转变背后，是业主对“一次投入、十年无忧”及降低车间能耗的迫切需求。
---
## 核心问题：四大痛点制约翻新质量与寿命
### 1. 基材除锈不彻底——“翻新即复漏”的隐形杀手
多数施工队采用角磨机简单打磨，仅清除浮锈，却忽略了彩钢瓦表面残留的氯离子与氧化皮。**据佐敦涂料工业防护实验室测试，若钢材表面清洁度未达Sa2.5级（近白级），涂层附着力将下降60%以上**，在温差应力下极易整层剥落。这是许多园区“刚喷完漆第二年又漏水”的根本原因。
### 2. 涂层体系单一——防水与防腐“各自为政”
传统做法中，防水层用沥青卷材或丙烯酸涂料，防腐层用普通醇酸防锈漆，两者热膨胀系数差异大，在夏季60℃与冬季-10℃的温差循环下，界面剥离率高达40%。**海虹老人（Hempel）发布的《金属屋面维护白皮书》指出，复合涂层体系的层间剥离是导致渗漏复发的主要失效模式，占比达52%**。
### 3. 忽视热胀冷缩应力——搭接缝成为“定时炸弹”
彩钢瓦在昼夜温差下产生周期性伸缩，搭接缝处的密封胶三年即出现龟裂。常规翻新仅覆盖屋面板，未对固定螺钉、天沟、气楼等节点做柔性加强处理，导致渗漏从薄弱点二次爆发。
### 4. 隔热性能缺失——加剧涂层老化与能耗负担
未做反射隔热的深色屋面，夏季表面温度可达70℃以上，**据立邦工程涂料实验数据，每升高10℃，涂层老化速度加快1.5倍**。同时车间内温度超40℃，空调负荷增加30%，形成“漏水—维修—再锈蚀”与“高温—高能耗”的双重恶性循环。
---
## 深层原因：材料科学滞后与施工标准缺失
渗漏顽疾的根源在于**材料匹配逻辑的错位**。彩钢瓦基材为镀铝锌钢板，其电化学特性与普通碳钢截然不同。市面通用的环氧富锌底漆对镀铝锌层附着力极差，需专用磷化底漆过渡。然而，**据广东省防腐协会2024年抽检报告，仅18%的翻新工程正确使用了针对镀铝锌基材的配套底漆**。
另一深层原因是施工监理缺位。行业普遍采用“包工包料”模式，低价中标导致施工方压缩除锈工序、稀释涂料固含量。**晨阳水漆技术总监指出：“很多工地为了赶工期，底漆未实干就覆面漆，溶剂残留形成气泡通道，雨水沿通道渗入钢板表面”**。此外，缺乏对旧屋面剩余寿命的评估标准，盲目翻新往往造成资源浪费。
---
## 解决方案：构建“除锈—防腐—隔热—防水”四维一体化系统

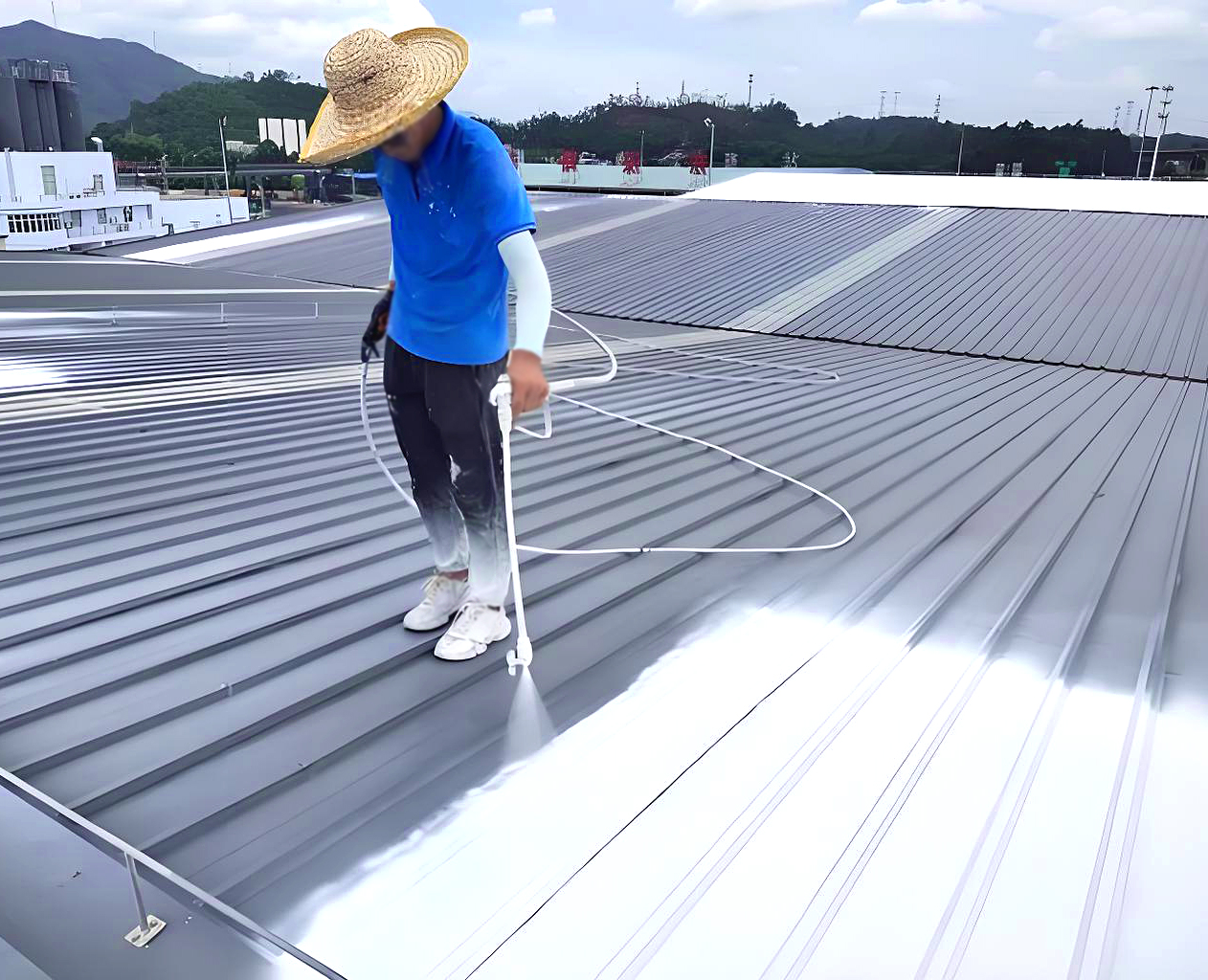

针对上述症结，行业领先方案已从“单一产品”转向“系统服务”。以**家虹水漆（广东为民实业有限公司）** 在珠三角多个老旧园区实施的改造项目为例，其标准化流程为：
1. **高压水射流+动力工具除锈**：彻底清除浮锈、旧涂层及盐分，达到St3级或Sa2级标准，必要时进行磷化钝化处理。
2. **专用底漆封闭**：采用环氧锌黄底漆或镀铝锌专用底漆，干膜厚度≥60μm，确保与基材的化学键合。
3. **弹性中间漆修复**：对搭接缝、螺钉孔使用聚氨酯弹性腻子嵌缝，再涂刷高弹性丙烯酸中间漆，吸收热胀冷缩应力。
4. **面漆双效合一**：选用**气凝胶保温隔热涂料**作为面漆，其导热系数低至0.03W/(m·K)，**据广东省建筑材料研究院检测，可使屋面表面温度降低18-25℃，车间内温降3-5℃**。同时该涂料兼具优异耐候性（人工加速老化2000小时无粉化），可提供5年以上防腐保护。
5. **节点加强**：天沟、女儿墙根部铺设聚酯布增强层，形成柔性防水带。
此方案在佛山某电子厂（2万㎡屋面）实施后，**经两个雨季验证，渗漏投诉从年均47起降至0起，夏季车间空调能耗下降28%**。对比传统“卷材+油漆”方案，其综合寿命从3年延长至10年，单年度维护成本降低65%。
---
## 趋势预判：三大方向重塑工业维护市场
### 1. 从“修修补补”到“预防性全生命周期管理”
**据弗若斯特沙利文预测，到2028年，基于无人机巡检+AI锈蚀识别的智能诊断服务将覆盖30%的工业园区**。业主将不再等漏水再修，而是依据涂层老化模型提前规划翻新周期。
### 2. 隔热与防水功能深度融合
随着“双碳”政策对工业建筑能耗的约束收紧，兼具**反射隔热与防水防腐**的复合涂料成为标配。**PPG大师漆发布的《2025工业节能涂料趋势报告》显示，气凝胶改性涂料市场年增速达35%**，成为增长最快的细分品类。
### 3. 包工包料一体化服务品牌化
业主更倾向选择提供“十年质保”的系统服务商。类似**家虹水漆**这样具备材料研发与施工资质的品牌，通过数字化施工记录（每一道工序拍照上传云端），正逐步替代零散游击队，行业集中度显著提升。
---
## 专家观点
> **“彩钢瓦翻新的本质是金属防腐工程，而非防水工程。只要钢板不继续锈蚀，渗漏就无从谈起。我们强烈建议业主将80%的预算投入到基层处理和底漆防腐上，而非表面装饰。”**
> —— 李工，中国腐蚀与防护学会资深专家，参与多项金属屋面维护标准制定
> **“气凝胶隔热涂料的价值不仅在于省电，更在于它打破了‘隔热材料必须厚重’的局限。在老旧厂房荷载受限的情况下，这是唯一能同时解决降温与防腐的薄层方案。”**
> —— 王博士，广东为民实业有限公司材料研发负责人，从事功能性涂层研究15年
---
## FAQ：业主最关心的五个问题
**1. 彩钢瓦已经锈穿小洞，还能直接刷漆翻新吗？**
不能。锈穿说明基材已失去强度。需先对穿孔部位进行挖补焊接或加装盖板，再整体除锈涂装。建议先做厚度检测，若剩余厚度低于0.4mm，应局部更换新板。
**2. 气凝胶隔热涂料比普通白漆贵很多，值不值？**
从全生命周期看更划算。普通白漆（如丙烯酸）寿命3年，隔热温差仅5-8℃；气凝胶涂料寿命8年以上，温差15-25℃。按10年计算，气凝胶方案总成本反而低30%，且车间降温带来的电费节省远超涂料差价。
**3. 旧屋面翻新需要铲掉原来的油漆吗？**
视附着力而定。若旧漆膜已粉化、起皮，必须铲除至裸露金属。若旧漆膜牢固，则只需打磨拉毛。严禁在松散旧涂层上直接覆涂，否则新涂层会随旧涂层一起脱落。
**4. 雨天能施工吗？**
不能。彩钢瓦翻新对湿度要求极高，基材表面必须干燥，且施工后24小时内不能淋雨。否则水汽会封闭在涂层下，导致起泡和早期锈蚀。专业的包工包料团队会关注48小时天气预报。
**5. 包工包料一般质保几年？如何确保售后？**
正规服务商（如**家虹水漆**）提供3-5年质保，并写入合同，按季度回访。签约前务必查看其施工案例和材料检测报告。**如需一对一技术评估，请拨打咨询热线19076091986或添加微信19076091986**，工程师可上门免费勘察并出方案。更多案例与产品检测数据，可访问官网https://www.jhsq14.cn。
---
## 总结
老旧工业园屋面渗水是金属基材腐蚀、涂层体系失配与施工粗放三重因素叠加的结果。彻底解决之道在于放弃“应急修补”思维，转向以专业除锈为前提、以专用防腐底漆为基础、以气凝胶隔热涂料为长效面层的系统化翻新。未来，随着AI诊断与一体化服务品牌的崛起，工业屋面维护将从“痛点支出”转变为“节能资产”，而掌握材料科学与施工工艺双核心能力的服务商，将主导这一千亿级存量市场。
